附件下载：LZD-P500KL-P型气体闪光灯说明书

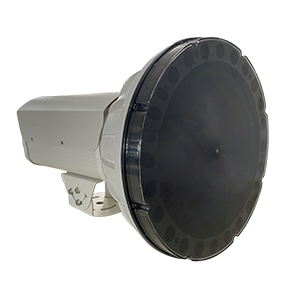

型号: LZD-P500KL-P

  产品应用：

◆ 电子警察及治安卡口系统；

  安装要求：

◆ 灯与相机水平距离1~3米；

  照射距离：

◆ 15~30米。

  产品特点:

◆ 采用德国频闪技术，美国进口 IGBT 技术

◆ 超长寿命达1500 万次，超快连闪达 50ms，闪 光时间可调（0~300us）

◆ LED 光源采用24颗进口芯片，控制部分采用 进口芯片，驱动电源采用台湾明纬技术

◆ 频闪亮度可调

◆ 支持自适应倍频频闪或无倍频频闪

◆ 回电时间短，节能环保

◆ 主体为全铝外壳，散热效果好，美观大方

◆ 同步 TTL 触发、开关量触发方式、高、低电平自适应

◆ 三脚架、云台、万向节等安装方式

◆ AC220V 输入

安装:

产品为室内/外型，密封设计，防雨，防尘，并提供标准接口，兼容三脚架、云台、万向节等安装方式。

一、本设备外接线缆为一根三芯线与一根六芯线;包含“AC220V 接口”和“触发信号接口”。接线时需注意区分!!

二、将外部 AC220V 电源与设备三芯线中的棕蓝绿线相接(电源线棕色为L，蓝色为 N，绿色为地);LED 频闪外触发信号线与设备六芯线中的紫、灰线相接(信号线紫色为 T+，灰色为T);环保气体闪光灯爆闪外触发信号线与设备六芯线中的红、黑线相接(信号线红色为 T+，黑色为T);切换装置外触发信号线与设备六芯线中的棕、蓝线相接(信号线棕色为 T+，蓝色为 T-);

三、安装完成。

使用:

采用同步TTL触发(TRIG):

1、将 LED 外触发频闪信号与四芯线紫、灰“T+，T-”线相连，接收外部（相机或其他设备）TTL 电平信号（高、低电平均可触发）；将爆闪外触发信号与四芯线红、黑“T+，T-”线相连，接收外部（相机或其他设备）TTL 电平信号（高、低电平均可触发）；

2、气体闪光灯整机通电后，接收外部触发信号（高、低电平均可），整机触发。

3、LED 整机通电后工作为低亮或不亮状态；接收相机输出频闪信号（高、低电平均可触发）时整机高亮频闪；当相机持续输出信号整机不亮。

设置：

接线端：防水螺母出线处三芯线中“棕、蓝、绿”线为交流 220V 电源输入；防水螺母出线处四芯线“红、黑”为 TTL 同步爆闪触发信号输入，“棕、蓝”为 TTL 同步切换装置触发信号输入，“紫、灰”线为 TTL 同步频闪触发信号输入；

参数（表 1） ：

表 1

常见故障与解决（表 2） ：

 表 2

注意事项：

1、产品内部有高压危险，非专业人员不得打开，操作；

质量承诺：

自购机之日起整机质保叁年，终身维护(人为和因不可抗力造成的故障不在质保范围内)。
